電氣設計使用圖線
電氣工程CAD制圖規則-電氣設計使用圖線
電氣工程CAD制圖規則-電氣設計使用圖線
不同的電氣圖，對圖線、字體和比例有不同的要求。國標對電氣工程圖的圖線、字體和比例做出了相應的規定，其中圖線的相關要求如下：
1.基本圖線
根據國標規定，電氣工程圖中常用的線型有實線、虛線、點畫線、波浪線、雙折線等。
2.圖線的寬度
圖線的寬度應根據圖紙的大小和復雜程度，在下列數值中選擇：0.18mm，0.25mm，0.35mm，0.5mm，0.7mm，1mm，1.4mm，2mm。
在電氣工程圖中，圖線一般只用兩種寬度，分別為粗實線和細實線，其寬度之比為2:1.在通常情況下，粗線的寬度采用0.5mm或0.7mm，細線的寬度采用0.25mm或0.35mm。
在同一圖紙中，同類圖線的寬度應基本保持一致，虛線、點畫線及雙點畫線的畫長和間隔長度也應大致相等。

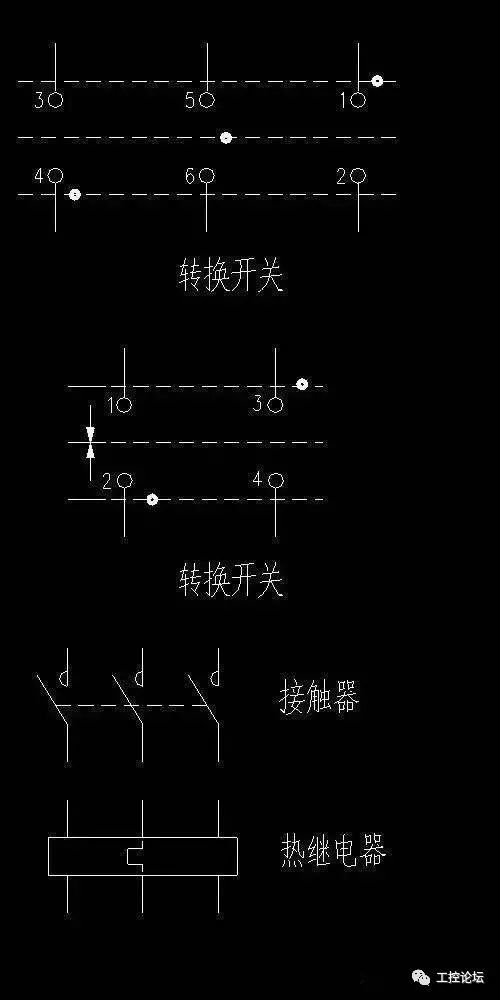

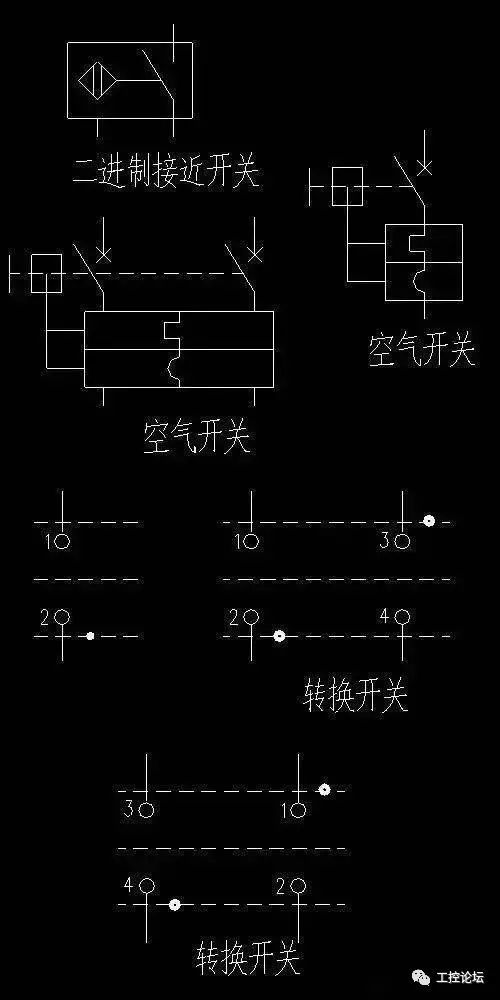

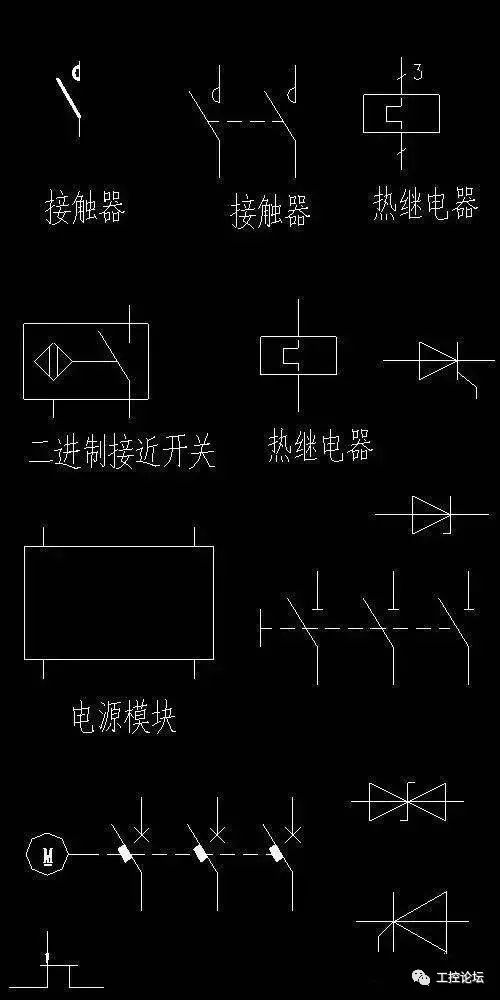

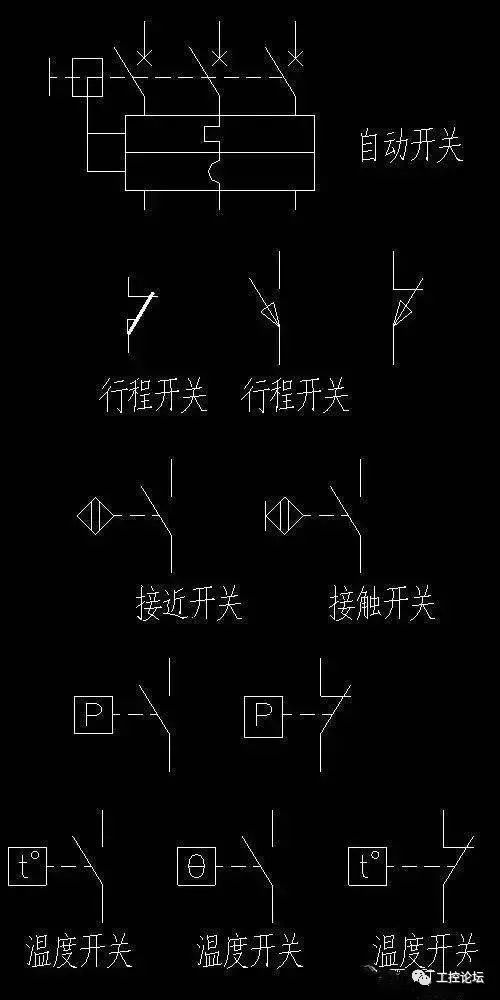

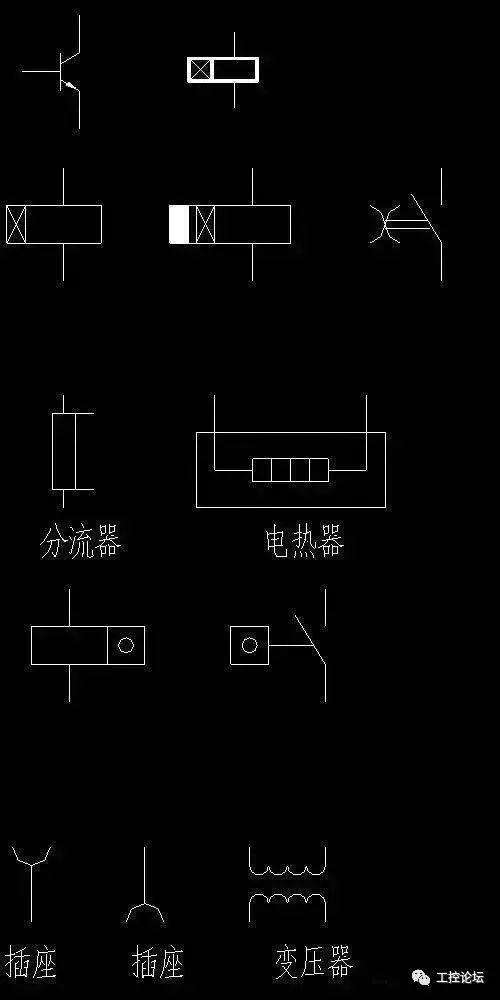

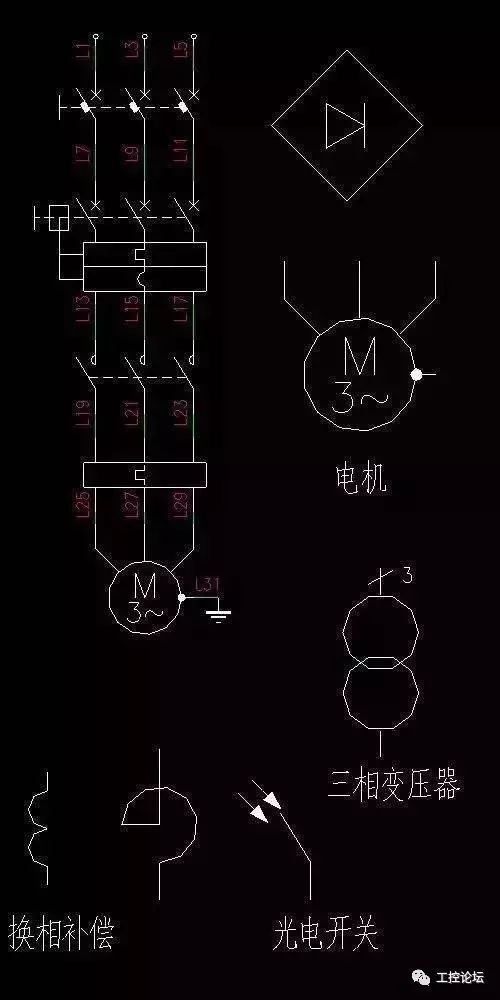

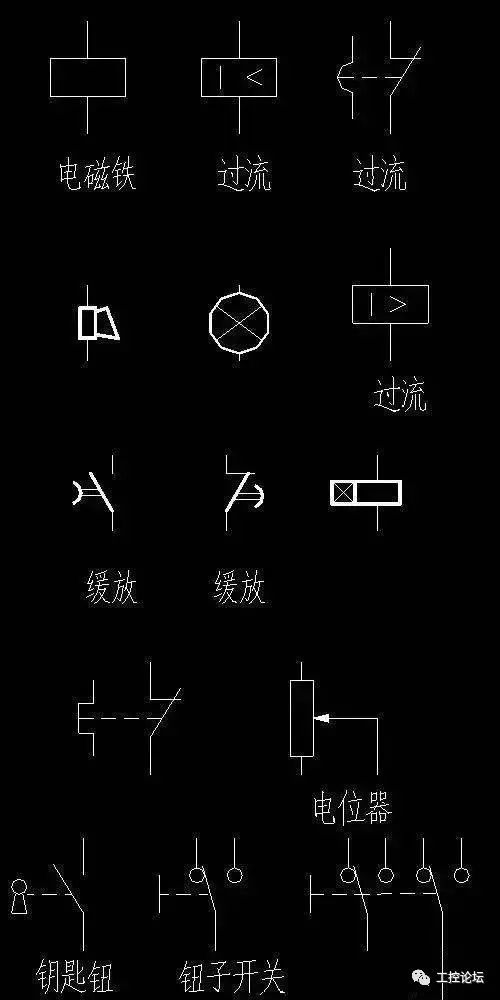

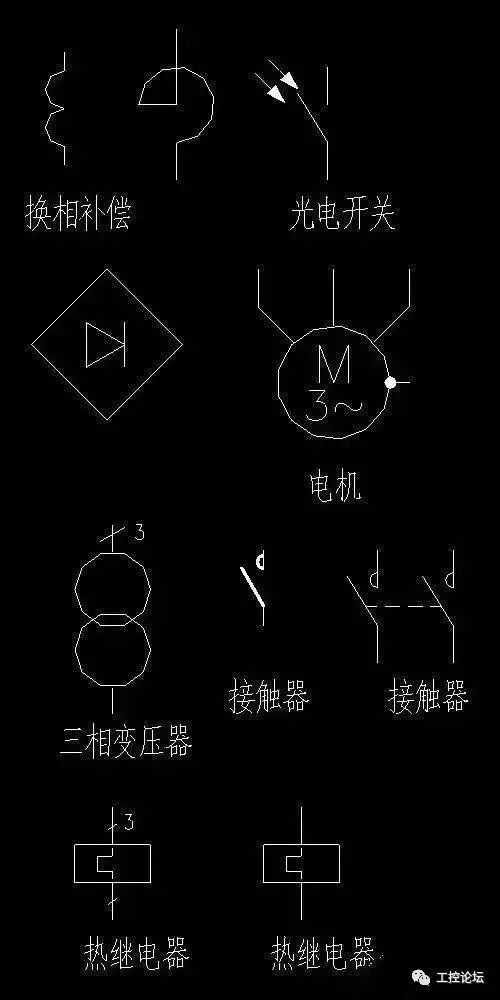

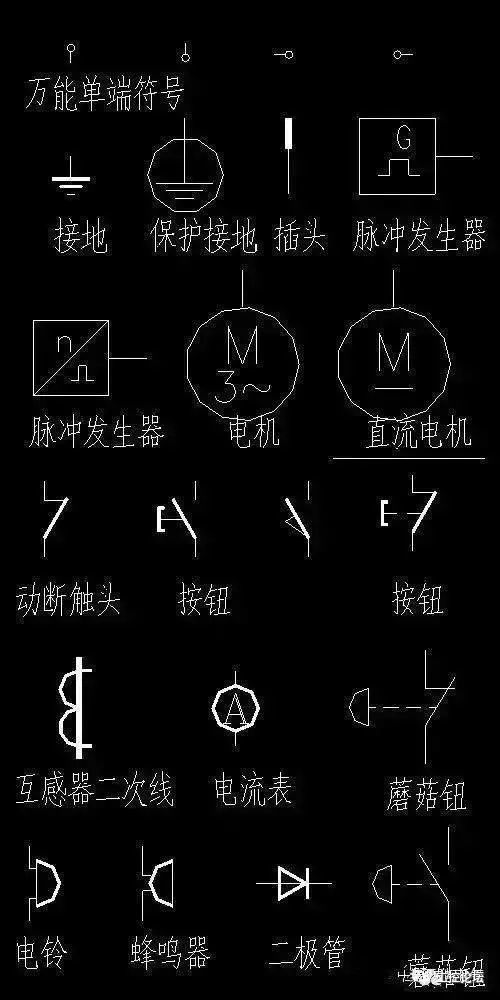

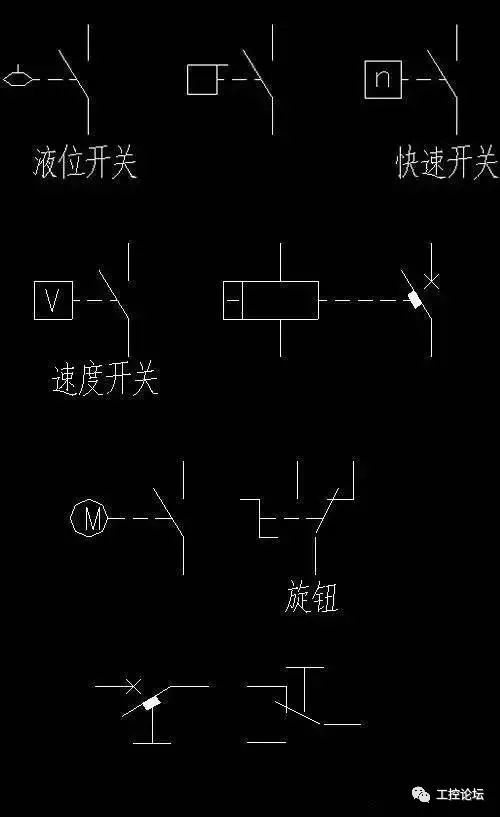

標準圖形CAD
