首先我們得明白什么是電路圖？

電路圖是指用電路元件符號表示電路連接的圖。

電路圖是人們?yōu)檠芯?、工程?guī)劃的需要，用物理電學標準化的符號繪制的一種表示各元器件組成及器件關系的原理布局圖。

由電路圖可以得知組件間的工作原理，為分析性能、安裝電子、電器產品提供規劃方案。

在設計電路中，工程師可從容在紙上或電腦上進行，確認完善后再進行實際安裝。通過調試改進、修復錯誤、直至成功。

那電路圖可以分為幾類呢？

一般來說，電路圖分為四類：方框圖、原理圖、裝配圖、印板圖。

方框圖

方框圖是一種用方框和連線來表示電路工作原理和構成概況的電路圖。

從根本上說，這也是一種原理圖，不過在這種圖紙中，除了方框和連線，幾乎就沒有別的符號了。

它和原理圖主要的區別就在于原理圖上詳細地繪制了電路的全部的元器件和它們的連接方式，而方框圖只是簡單地將電路按照功能劃分為幾個部分，將每一個部分描繪成一個方框，在方框中加上簡單的文字說明，在方框間用連線（有時用帶箭頭的連線）說明各個方框之間的關系。所以方框圖只能用來體現電路的大致工作原理，而原理圖除了詳細地表明電路的工作原理之外，還可以用來作為采集元件、制作電路的依據。

原理圖

它直接體現了電子電路的結構和工作原理，所以一般用在設計、分析電路中。分析電路時，通過識別圖紙上所畫的各種電路元件符號，以及它們之間的連接方式，就可以了解電路實際工作時的原理，原理圖就是用來體現電子電路的工作原理的一種工具。

裝配圖

它是為了進行電路裝配而采用的一種圖紙，圖上的符號往往是電路元件的實物的外形圖。我們只要照著圖上畫的樣子，依樣畫葫蘆地把一些電路元器件連接起來就能夠完成電路的裝配。一般初學者使用這種電路圖較多。

印板圖

印板圖的全名是“印刷電路板圖”或“印刷線路板圖”。它和裝配圖其實屬于同一類的電路圖，都是供裝配實際電路使用的。

印刷電路板是在一塊絕緣板上先覆上一層金屬箔，再將電路不需要的金屬箔腐蝕掉，剩下的部分金屬箔作為電路元器件之間的連接線，然后將電路中的元器件安裝在這塊絕緣板上，利用板上剩余的金屬箔作為元器件之間導電的連線，完成電路的連接。由于這種電路板的一面或兩面覆的金屬是銅皮，所以印刷電路板又叫“覆銅板”。

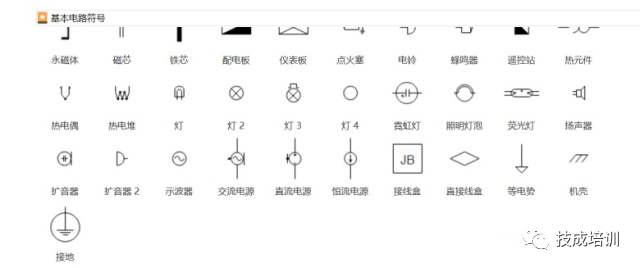

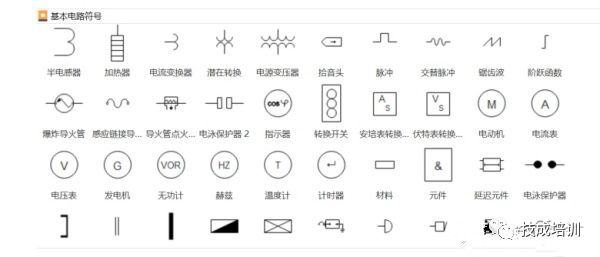

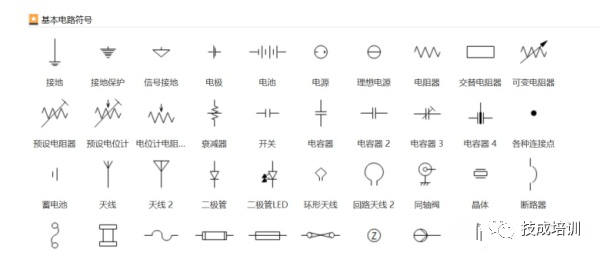

電路圖的常用符號有哪些？

電路圖與電氣圖有什么區別？

1、電路圖是用導線將電源、開關、用電器、電流表、電壓表等連接起來組成電路，再按照統一的符號將它們表示出來的；

電氣圖一般是由主電路、控制電路、保護、配電電路等幾部分組成。

2、電氣控制電路圖?？措姎饪刂齐娐穲D一般方法是先看主電路，再看輔助電路，并用輔助電路的回路去研究主電路的控制程序。

畫電路圖需要注意的問題有哪些？

1、電路圖最好呈長方形，各元件要均勻分布在各邊，元件不要畫在拐角處。

2、電路圖中的各元件的連接順序要與實物圖中的順序?qū)?yīng)。（畫電路圖時，要注意電路所處的狀態,開關是斷開還是閉合。）

3、并聯電路，在電路較長上找出分點和合點并標出。并明確每個元件所處位置。（首先弄清楚干路中有無開并和電流表）連實物圖，先連好電池組，找出電源正極，從正極出發，連干路元件，找到分點后，分支路連線，千萬不能亂畫，順序作圖。
